ARTIGO ORIGINAL

Táticas e técnicas endovasculares para retirada de corpos estranhos intravenosos

Joaquim Maurício da Motta-Leal-FilhoI; Francisco Cesar CarnevaleII; Felipe NasserIII; Aline Cristine Barbosa SantosIV; Wilson de Oliveira Sousa JuniorV; Charles Edouard ZurstrassenVI; Breno Boueri AffonsoVII; Moreira Airton MotaVIII

DOI: 10.1590/S0102-76382010000200012

RESUMO

Introdução: A incidência da embolização de cateteres intravenosos, na literatura mundial, é de 1% dentre todas as complicações descritas. Porém, possui taxa de mortalidade podendo variar de 24 a 60%. O não funcionamento do cateter é a suspeita diagnóstica principal da embolização, visto que, habitualmente, os pacientes são assintomáticos. Objetivo: Relatar o manejo na extração de corpos estranhos intravenosos, com o uso de táticas e técnicas endovasculares diversas. Métodos: Estudo retrospectivo com 12 pacientes, no período de dois anos. Sete pacientes eram do sexo feminino e cinco do sexo masculino, com média de idade de 29 anos (dois meses a 65 anos). Resultados: Sucesso técnico foi obtido em 100% dos casos. Foram extraídos 10 port-a-caths, um intra-cath e um PICC. Os locais mais frequentes de alojamento de uma das extremidades dos corpos estranhos intravenosos foram o átrio direito (41,6%) e o ventrículo direito (33,3%). Em 100% dos casos se utilizou um único acesso venoso. O acesso femoral foi o mais utilizado, em 91,6% dos casos (11 cateteres). Utilizou-se o laço (loop-snare) em 10 (83,3%) casos. O motivo mais frequente da presença do corpo estranho intravascular foi a fratura do cateter, que ocorreu em 66,6% dos casos (oito pacientes). Houve uma complicação, fibrilação atrial (8,3%), relacionada à extração de corpo estranho intravenoso. A taxa de mortalidade em 30 dias foi igual a zero. Conclusão: A retirada de corpos estranhos intravenosos por via percutânea é considerada tratamento padrão ouro, por se tratar de procedimento minimamente invasivo, relativamente simples, seguro e com baixas taxas de complicações quando comparada ao tratamento cirúrgico convencional.

ABSTRACT

Introduction: The incidence of intravascular embolization of venous catheters reported in the world medical literature corresponds to 1% of all the described complications. However, its mortality rate may vary between 24 to 60%. Catheter malfunction is the most likely signal of embolization, since patients are usually asymptomatic. Objective: To report the method of removing intravascular foreign bodies, catheters with the use of various endovascular techniques and procedures. Methods: This is a two-year retrospective study of 12 patients: seven women and five men. The average age was 29 years (ranging from two months to 65 years). Results: Technical performance was 100% successful. Ten port-a-caths, one intra-cath and one PICC were extracted. The most common sites for the lodging of one of the ends of the intravascular foreign bodies were the right atrium (41.6%) and the right ventricle (33.3%). In 100% of the cases, only one venous access was used for extraction of foreign bodies, and in 91.6% of the cases (11 catheters) the femoral access was used. The loop-snare was used in 10 cases (83.3%). The most common cause of intravascular foreign body insertion was a catheter fracture, which occurred in 66.6% of the cases (eight cases). One major complication, the atrial fibrillation, occurred (8.3%), which was related to the intravascular foreign body extraction. The mortality rate in 30 days was zero. Conclusion: Percutaneous retrieval of intravascular foreign bodies is considered gold standard treatment because it is a minimally invasive, relatively simple, safe procedure, with low complication rates compared to conventional surgical treatment.
INTRODUÇÃO

A utilização de acessos venosos centrais na prática médica é cada vez mais freqüente, seja para a administração de drogas, quimioterápicas ou dietas parenterais, para monitorização hemodinâmica, para a implantação de desfibriladores e/ou marcapassos; ou, ainda, para utilização como via de acesso para os tratamentos endovasculares.

Diversos são os cateteres conhecidos e utilizados nesta prática, como: os intra-cath, duplo-lúmen e PICC (cateter central de inserção periférica), perm-cath e Hickman (semi-implantáveis) e port-a-cath (totalmente implantável). As principais complicações atribuídas aos cateteres são a trombose venosa ou do cateter e a infecção. A embolização do cateter ou de um fragmento deste é uma complicação rara e acomete cerca de 1% dos pacientes [1-4]. Apesar da baixa incidência, a embolização pode desencadear complicações graves e potencialmente fatais, como tromboembolia [5,6], endocardite bacteriana [7], sepse, lesões miocárdicas e arritmias cardíacas [8], com taxas de mortalidades descritas nas décadas de 60 e 70 variando entre 24 e 60% [9].

Por isso, a retirada desses corpos estranhos é sempre recomendável. Antes do desenvolvimento das técnicas endovasculares para a retirada de corpos estranhos, a extração desses elementos se dava através da cirurgia convencional. E, em alguns casos, a conduta era simplesmente expectante. Já está demonstrado que a opção pelas técnicas endovasculares para tal fim é segura, efetiva e, atualmente, é a principal forma de tratamento, além de possuir baixos índices de complicações [1-4,9].

O objetivo deste trabalho é demonstrar a experiência do serviço na extração de corpos estranhos intravenosos e cateteres por meio de táticas e técnicas endovasculares diversas.


MÉTODOS

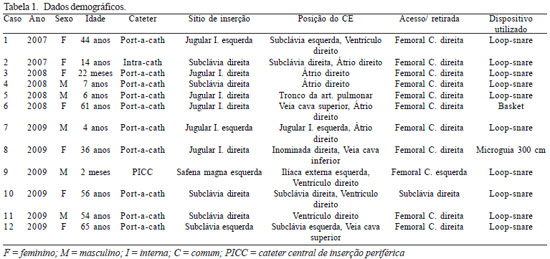

Trata-se de estudo retrospectivo, com dados coletados por meio de análise dos prontuários de 12 pacientes consecutivos tratados no período de julho de 2007 a julho de 2009. Sete pacientes eram do sexo feminino e cinco do sexo masculino. A média de idade foi de 29 anos (dois meses a 65 anos) (Tabela 1). Os cateteres foram implantados por um grupo de profissionais heterogêneo, composto por cirurgiões vasculares, torácicos, pediátricos no caso dos port-a-caths e ainda, médicos e enfermeiros, nos casos dos cateteres de curta permanência. Todos os pacientes com diagnóstico de migração ou fratura de cateter feito por radiografia eram encaminhados à sala de intervenção e submetidos à extração dos mesmos. Todos os pacientes se encontravam assintomáticos. Sob monitorização hemodinâmica, todos os procedimentos foram realizados sob acompanhamento de médicos anestesistas.




Técnica

Através de acesso venoso percutâneo, preferencialmente a veia femoral comum direita, realizou-se o implante de introdutor 8F (French) que permitira o manejo dos materiais a serem utilizados. Um cateter 5F, com curvatura apropriada para atingir a localização do corpo estranho, foi conduzido sobre fio-guia hidrofílico 0,035" 260cm e posicionado adjacente a uma das extremidades do cateter. Após posicionado o fio-guia, retira-se o cateter 5F e introduz-se sobre o mesmo fio-guia o dispositivo de extração do corpo estranho, preferencialmente o laço, até posicioná-lo exatamente na extremidade do cateter localizada anteriormente. Nesta hora, o corpo estranho intravenoso, cateter, era capturado pelo dispositivo e conduzido até o introdutor para ser retirado.


RESULTADOS

O sítio de inserção do cateter mais utilizado foi a veia jugular interna direita (quatro pacientes) e esquerda (dois pacientes), totalizando seis acessos. Foram extraídos 10 port-a-caths, um intra-cath e um PICC. Todos os cateteres ou fragmentos de cateteres foram retirados inteiros, sem fragmentação, perfazendo 100% de sucesso técnico. Os locais mais frequentes de alojamento de uma das extremidades dos corpos estranhos intravenosos foram o átrio direito (41,6%) e o ventrículo direito (33,3%) (Tabela 1).

Em 100% dos casos se utilizou um único acesso venoso para a extração dos corpos estranhos e em 91,6% das vezes (11 cateteres) foi o femoral, sendo o direito o mais utilizado - 83,3% (10 cateteres) (Tabela 1). No caso 9, optou-se pelo acesso femoral comum esquerdo, pois a extremidade proximal do cateter encontrava-se na veia ilíaca externa esquerda. Tratava-se de um recém-nascido de dois meses e, portanto, todo o material utilizado foi 4F (Figura 1). No caso 10, utilizou-se o único acesso venoso disponível, a veia subclávia direita (8,3%) (Figura 2).


Fig. 1 - A: Punção da veia femoral comum esquerda. Utilização de materiais 4 French. Extremidade distal do cateter localizado na veia ilíaca externa esquerda. B: Captura do cateter tipo PICC com laço


Fig. 2 - A: Punção da veia subclávia direita. B: Captura da extremidade distal do cateter com laço. Fio-guia hidrofílico paralelo ao laço com a sua extremidade distal localizada na veia cava inferior. C:- Retirada de todo o conjunto, mantendo-se o fio-guia hidrofílico na veia cava inferior (manutenção do acesso venoso subclávio)



O dispositivo de extração de corpo estranho preferido e mais utilizado pela equipe foi o laço, em 10 (83,3%) casos, e outro dispositivo utilizado foi o Basket, em um (8,3%) caso. Na falta destes materiais (caso 8), foi utilizado um microguia longo (300cm) dobrado e introduzido em um cateter cobra 5F, obtendo-se uma conformação de um laço (8,3%). Em seguida, capturou-se a extremidade distal do cateter localizada na veia cava inferior e retirou-se todo o conjunto (Figura 3).


Fig. 3 - A: Extremidade proximal do cateter localizada na veia inominada direita e a extremidade distal localizada na veia cava inferior. B: Captura da extremidade distal do cateter, com laço improvisado (cateter cobra II 5 French e microguia 300cm dobrado). C: Retirada do corpo estranho intravenoso através da veia femoral direita



O motivo mais frequente da presença do corpo estranho intravascular foi a fratura do cateter, que ocorreu em 66,6% dos casos (oito casos). O diagnóstico de fratura do cateter foi dado em 87,5% dos casos (sete dos oito casos) após a tentativa de utilização dos port-a-caths, ou seja, pacientes que ainda faziam uso do acesso.

Apenas em um (12,5%) cateter a fratura ocorreu durante a cirurgia de retirada do mesmo (caso 12). Notou-se, ainda, que a fratura dos cateteres tipo port-a-cath foi a causa predominante (100% dos casos) de embolia de cateter relacionado com o acesso venoso subclávio (casos 4, 10, 11 e 12). Outro motivo da presença de corpo estranho intravenoso foi a embolização não associada à fratura do cateter, que ocorreu em quatro (33,3%) pacientes. No caso 2, houve a embolização durante o implante do intra-cath na veia subclávia direita. No caso 6, houve uma desconexão entre o cateter e o port. No caso 8, houve a embolização do cateter após tentativa de troca de um port-a-cath por um permcath. No caso 9, houve a embolização durante o implante do PICC na veia safena magna esquerda (Tabela 1).

Houve uma complicação, fibrilação atrial (8,3%), relacionada à extração de corpo estranho intravenoso. A taxa de mortalidade em 30 dias foi igual a zero.


DISCUSSÃO

A embolização de corpo estranho, cateter, intravascular, seja por fratura ou migração, é uma condição rara, cerca de 1% [1-4], porém se não tratada pode ocasionar complicações sérias, com altas taxas de mortalidade [9]. Devido a essa alta taxa de mortalidade, é recomendável a extração desses corpos estranhos, mesmo em pacientes assintomáticos.

A retirada de corpos estranhos intravenosos por via percutânea é, hoje em dia, a melhor opção de tratamento em pacientes que se encontram nesta situação. Trata-se de procedimento minimamente invasivo, relativamente simples, seguro e com baixas taxas de complicações quando comparada ao tratamento cirúrgico convencional [1-4,9-15].

Neste estudo observou-se predomínio de extração de cateteres totalmente implantáveis tipo port-a-cath, justificado, talvez, pelo longo período de permanência desses dispositivos que ficam mais sujeitos a desgastes. Dos 10 port-a-caths resgatados, oito sofreram fraturas, sendo que quatro deles estavam implantados em veias subclávias (100%). Essas fraturas são decorrentes de compressão crônica do cateter pela clavícula e a primeira costela, conhecida como pinch-off syndrome. Esta síndrome pode ser prevenida optando-se pelo acesso jugular ou ainda pelo implante do cateter na porção mais lateral da veia subclávia [16-18]. Um cateter sofreu desconexão do reservatório (port) e foi resgatado intacto. A causa desta desconexão pode ter sido pela fixação incorreta da trava de segurança ou defeito de fabricação do port-a-cath [19]. A incidência de desconexão entre o cateter e o reservatório é de 0,2% [20]. Houve erro técnico durante o implante do outro port-a-cath, no intra-cath e no PICC (25%).

Existem alguns dispositivos disponíveis no mercado para extração de corpos estranhos intravasculares e todos provaram ser bastante efetivos em determinadas situações. Porém o preferido, mais versátil e mais utilizado pela equipe foi o laço. Trata-se de uma alça com ângulo de 90° estabelecido em relação ao cabo, possui diversos tamanhos e amplitudes (5mm a 35mm), e disposições (um laço ou três laços). Características que facilitam a captura e a retirada dos corpos estranhos [20-23].

O acesso venoso recomendável para retirada de corpos estranhos intravenosos é a veia femoral comum [11], preferencialmente à direita. Este acesso tem como vantagens: conforto na manipulação para o examinador; conforto de posição para o paciente; facilidade de punção pelo bom calibre do vaso e da proximidade deste com a pele; presença de anteparo ósseo posterior que permite sua fixação durante a punção e segurança para a compressão efetiva após a retirada dos materiais; acesso aos principais sítios de migração de corpos estranhos intravenosos; e calibre adequado para introdução de materiais dos mais variados diâmetros. Pode-se utilizar uma ou as duas veias femorais comuns simultaneamente, dependendo do grau de dificuldade do procedimento. Porém é sempre preferível a utilização de um acesso somente.

Nesta série, este acesso foi utilizado em 91,6% das vezes. Porém, em determinadas situações, esta via de acesso não está disponível. No caso 10, tratava-se de paciente com antecedente de trombose venosa profunda (TVP) dos membros inferiores e portadora de filtro de veia cava inferior, o que tornava o acesso através das veias femorais impossível. Tentou-se o acesso pelas veias jugulares interna direita e esquerda, sem sucesso, devido à trombose das mesmas. Como havia sido solicitada a retirada do corpo estranho e o implante de novo port-a-cath, optou-se por punção da veia subclávia direita (acesso prévio do port-a-cath fraturado), implante de introdutor 8F, passagem do fio-guia até a extremidade distal do cateter localizada no ventrículo direito e posicionamento do cateter-guia do laço. Paralelamente ao cateter-guia introduziu-se simultaneamente o fio-guia hidrofílico pelo introdutor 8F e este foi posicionado na veia cava inferior, garantindo assim o acesso venoso subclávio. Introduziu-se o laço pelo cateter-guia até a extremidade distal, capturou-se o cateter e retirou-se todo o conjunto, inclusive introdutor, porém mantendo-se o acesso à veia subclávia direita pelo fio-guia localizado na veia cava inferior [24]. Posteriormente, implantou-se novo port-a-cath (Figura 2).

O sítio de alojamento mais frequente de uma das extremidades do cateter nesta série foi o átrio direito (41,6%) e, em segundo lugar, o ventrículo direito (33,3%) (Tabela 1). O átrio direito e o tronco da artéria pulmonar são sítios freqüentes de alojamento desses corpos estranhos. Porém, o ventrículo direito é sede infrequente [1-4,9,13]. O sítio de alojamento do cateter pós-embolização depende da veia utilizada como acesso para implantação, do comprimento e flexibilidade do cateter, do fluxo sanguíneo no vaso ou na câmara cardíaca e da posição do paciente no momento do incidente [25]. No caso 11, as duas extremidades do cateter se encontravam no ventrículo direito. Foi necessária a mobilização de uma das extremidades previamente para que se fizesse o resgate.

Durante a mobilização do corpo estranho com cateter curvo e fio-guia, o paciente teve arritmia cardíaca, fibrilação atrial, sem instabilidade hemodinâmica, que só foi revertida com amiodarona ainda na sala de intervenção. Uma das extremidades do cateter se deslocou para o tronco da artéria pulmonar e pôde ser retirada. O paciente ficou internado em unidade de terapia intensiva por 24 horas sob monitorização hemodinâmica e sem alterações eletrocardiográficas, tendo alta após este período (Figura 4). Durante o resgate dos corpos estranhos, podem ocorrer arritmias cardíacas transitórias, por curto período, que estão relacionadas à manipulação das câmaras cardíacas [4]. Porém, arritmias persistentes, só revertidas com drogas, têm sido descritas [8,14].


Fig. 4 - A: Radiografia simples do tórax demonstrando fragmento de cateter dentro do ventrículo direito. B: Cateter totalmente dentro do ventrículo direito. Posição desfavorável para captura. C:Captura do cateter com laço, previamente mobilizado para o tronco da artéria pulmonar



Acreditamos que, quanto maior for o tempo gasto e a manipulação das câmaras cardíacas para retirada do cateter, maior será a chance de acontecer uma arritmia cardíaca persistente, condições estas que têm relação direta com a posição em que se encontra o corpo estranho intravenoso. O corpo estranho com as suas duas extremidades dentro do ventrículo direito representa uma condição desfavorável para retirada do mesmo, exigindo maior manipulação desta câmara cardíaca e, assim, aumentando o risco de arritmias. Além da arritmia cardíaca como complicação precoce, o hematoma no sítio de punção é uma complicação possível e até mais frequente. Nessa série não foi observado hematoma e nem complicações tardias (período após os 30 primeiros dias da extração). A taxa de mortalidade foi de zero.

A incidência da embolização de cateteres intravenosos, na literatura mundial, é de 1% de todas as complicações descritas. O não funcionamento do cateter é a suspeita diagnóstica principal da embolização, visto que, habitualmente, os pacientes são assintomáticos. A partir da suspeita clínica o diagnóstico pode ser confirmado pela radiografia de tórax. É recomendável a extração de todos os corpos estranhos diagnosticados, pois isso evitará complicações potencialmente graves e fatais. A retirada de corpos estranhos intravenosos por via percutânea é considerada tratamento padrão ouro, por se tratar de procedimento minimamente invasivo, relativamente simples, seguro e com baixas taxas de complicações quando comparada ao tratamento cirúrgico convencional.


REFERÊNCIAS

1. Smouse HB, Fox PF, Brady TM, Swischuk JL, Castañeda F, Pham MT. Intravascular foreign body removal. Semin Intervent Radiol. 2000;17:201-12.

2. Andrews RE, Tulloh RM, Rigby ML. Percutaneous retrieval of central venous catheter fragments. Arch Dis Child. 2002;87(2):149-50. [MedLine]

3. Uflacker R, Lima S, Melichar AC. Intravascular foreign bodies: percutaneous retrieval. Radiology. 1986;160(3):731-5. [MedLine]

4. Andrade G, Marques R, Brito N, Bomfim A, Cavalcanti D, Abath C. Cateteres intravenosos fraturados: retirada por técnicas endovasculares. Radiol Bras. 2006;39(3):199-202.

5. Suárez-Peñaranda JM, Guitian-Barreiro, Concheiro-Carro L. Longstanding intracardiac catheter embolism. An unusual autopsy finding. Am J Forensic Med Pathol. 1995;16(2):124-6. [MedLine]

6. Knutson H, Stenberg K. Pulmonary embolism after catheter break. Nord Med. 1959;62:1491. [MedLine]

7. Balbi M, Bertero G, Bellotti S, Rolandelli ML, Caponnetto S. Right-sided valvular endocarditis supported by an unexpected intracardiac foreign body. Chest. 1990;97(6):1486-8. [MedLine]

8. Denny MA, Frank LR. Ventricular tachycardia secondary to Port-a-Cath fracture and embolization. J Emerg Med. 2003;24(1):29-34. [MedLine]

9. Gabelmann A, Kramer S, Gorich J. Percutaneous retrieval of lost or misplaced intravascular objects. AJR Am J Roentgenol. 2001;176(6):1509-13. [MedLine]

10. Yang FS, Ohta I, Chiang HJ, Lin JC, Shih SL, Ma YC. Nonsurgical retrieval of intravascular foreign body: experience of 12 cases. Eur J Radiol. 1994;18(1):1-5. [MedLine]

11. Egglin TK, Dickey KW, Rosenblatt M, Pollak JS. Retrieval of intravascular foreign bodies: experience in 32 cases. AJR Am J Roentgenol. 1995;164(5):1259-64. [MedLine]

12. Liu JC, Tseng HS, Chen CY, Chern MS, Ko SC, Chiang JH, et al. Percutaneous retrieval or intravascular foreign bodies: experience with 19 cases. Kaohsiung J Med Sci. 2002;18(10):492-9. [MedLine]

13. Surov A, Jordan K, Buerke M, Persing M, Wollschlaeger B, Behrmann C. Atypical pulmonary embolism of port catheter fragments in oncology patients. Support Care Cancer. 2006;14(5):479-83. [MedLine]

14. Cheng CC, Tsai TN, Yang CC, Han CL. Percutaneous retrieval of dislodged totally implantable central venous access system in 92 cases: experience in a single hospital. Eur J Radiol. 2009;69(2):346-50. [MedLine]

15. Chow LM, Friedman JN, Macarthur C, Restrepo R, Temple M, Chait PG, et al. Peripherally inserted central catheter (PICC) fracture and embolization in the pediatric population. J Pediatr. 2003;142(2):141-4. [MedLine]

16. Hinke DH, Zandt-Stastny DA, Goodman LR, Quebbeman EJ, Krzywda EA, Andris DA. Pinch-off syndrome: a complication of implantable subclavian venous access devices. Radiology. 1990;177(2):353-6. [MedLine]

17. Schlangen JT, Debets JM, Wils JA. The "pinch-off phenomenon": a radiological symptom for potential fracture of an implanted permanent subclavian catheter system. Eur J Radiol. 1995;20(2):112-3. [MedLine]

18. Kim OK, Kim SH, Kim JB, Jeon WS, Jo SH, Lee JH, et al. Transluminal removal of a fractured and embolized indwelling central venous catheter in the pulmonary artery. Korean J Intern Med. 2006;21(3):187-90. [MedLine]

19. Ballarini C, Intra M, Pisani Ceretti A, Cordovana A, Pagani M, Farina G, et al. Complications of subcutaneous infusion port in the general oncology population. Oncology. 1999;56(2):97-102. [MedLine]

20. Kock HJ, Pietsch M, Krause U, Wilke H, Eigler FW. Implantable vascular access systems: experience in 1500 patients with totally implanted central venous port systems. World J Surg. 1998;22(1):12-6. [MedLine]

21. Yedlicka JW Jr, Carlson JE, Hunter DW, Castañeda-Zúñiga WR, Amplatz K. Nitinol gooseneck snare for removal of foreign bodies: experimental study and clinical evaluation. Radiology. 1991;178(3):691-3. [MedLine]

22. Cekirge S, Weiss JP, Foster RG, Neiman HL, McLean GK. Percutaneous retrieval of foreign bodies: experience with the nitinol Goose Neck snare. J Vasc Interv Radiol. 1993;4(6):805-10. [MedLine]

23. Ventura LM, Affonso BB, Carnevale FC. Retirada de corpos estranhos intravasculares. In: Carnevale FC, editor. Radiologia intervencionista e cirurgia endovascular. 1ª Ed. São Paulo:Revinter;2006. p351-6.

24. Motta-Leal-Filho JM, Carnevale FC, Cerri GG. Subclavian vein an unusual access for the removal of intravascular foreign bodies. Ann Vasc Surg.2010, in press. DOI 10.1016/j.avsg.2010.02.031 [MedLine]

25. Bloomfield DA. Techniques of nonsurgical retrieval of iatrogenic foreign bodies from the heart. Am J Cardiol. 1971;27(5):538-45. [MedLine]
